Le branchement d’une batterie à des panneaux solaires constitue l’une des clés pour maximiser votre autoconsommation et devenir plus autonome.

Vous vous demandez comment accomplir cette opération technique dans les règles de l’art ?

Dans cet article, découvrez les étapes à suivre pour réaliser un branchement fonctionnel et adapté à votre installation photovoltaïque.

Stockez l'énergie pour une utilisation ultérieure

Le soleil est une source d’énergie quasi-infinie dont profitent vos panneaux solaires.

Lorsqu’ils transforment la lumière du soleil en énergie électrique, durant les heures d’ensoleillement, vous en profitez pour alimenter certains des appareils électriques de votre foyer grâce à une énergie gratuite, locale et bas-carbone.

Oui, mais voilà : votre consommation d'électricité n'est pas toujours synchronisée avec la production de vos panneaux photovoltaïques.

Parce que le soleil, tout aussi intéressant soit-il, ne brille pas toute la journée. Le soir, par exemple, vos panneaux solaires ne produisent plus.

À ce moment-là, vous devez vous fournir en électricité sur le réseau traditionnel, souvent au prix fort.

Grâce au branchement d’une batterie à vos panneaux solaires, vous pouvez stocker le surplus d’énergie produit par votre installation solaire en journée.

En effet, vos panneaux peuvent générer une quantité d'énergie susceptible d’excéder vos besoins immédiats.

Une fois la batterie chargée, vous pouvez utiliser l’excédent stocké plus tard (le soir, en cas de passages nuageux) lorsque vos panneaux ne produisent pas assez d’électricité.

Et au passage, vous évitez de « perdre » cette énergie excédentaire et de gaspiller de l’énergie non consommée.

Profitez des avantages d’un dispositif de stockage

Brancher une batterie à votre installation photovoltaïque (kits plug and play ou installation en toiture) permet une gestion intelligente et optimisée de votre production solaire.

Les atouts d’un dispositif de stockage sont multiples :

• Vous gagnez en autonomie. Grâce à ce réservoir d’électricité qu’est la batterie, vous devenez moins dépendant du réseau public et de ses contraintes. Vous utilisez l'énergie que vous avez vous-même produite, renforçant ainsi votre indépendance.
• Vous renforcez votre sécurité énergétique. Un système avec batterie vous assure une source d'énergie fiable pour les circuits critiques.
• Vous maximisez votre autoconsommation, soit le fait de consommer tout ou partie de la production électrique générée par votre installation photovoltaïque.
• Vous vous protégez en cas de coupure de courant, à condition que votre batterie dispose d’un mode secouru. C’est le cas de la Beem Battery, capable de prendre le relais en cas de panne imprévue pour vous garantir un approvisionnement continu pour vos appareils essentiels.
• Vous réduisez vos factures d’électricité. En consommant l'énergie que vous stockez au lieu d'acheter celle du réseau, vous réalisez des économies substantielles sur vos factures d'électricité.
• Vous limitez l’impact des fluctuations du prix de l’électricité, pour une meilleure maîtrise de vos dépenses énergétiques sur le long terme. Entre 2012 et 2025, les prix de l'électricité ont bondi de 60,5%. Et dès 2026, l’UFC-Que Choisir prévoit une nouvelle augmentation de 19%.
• Vous réduisez votre empreinte carbone et participez activement à la transition énergétique. Chaque kWh que vous stockez et utilisez, c'est un kWh de moins tiré des énergies fossiles (pétrole, gaz, charbon), dont la France est encore majoritairement dépendante.

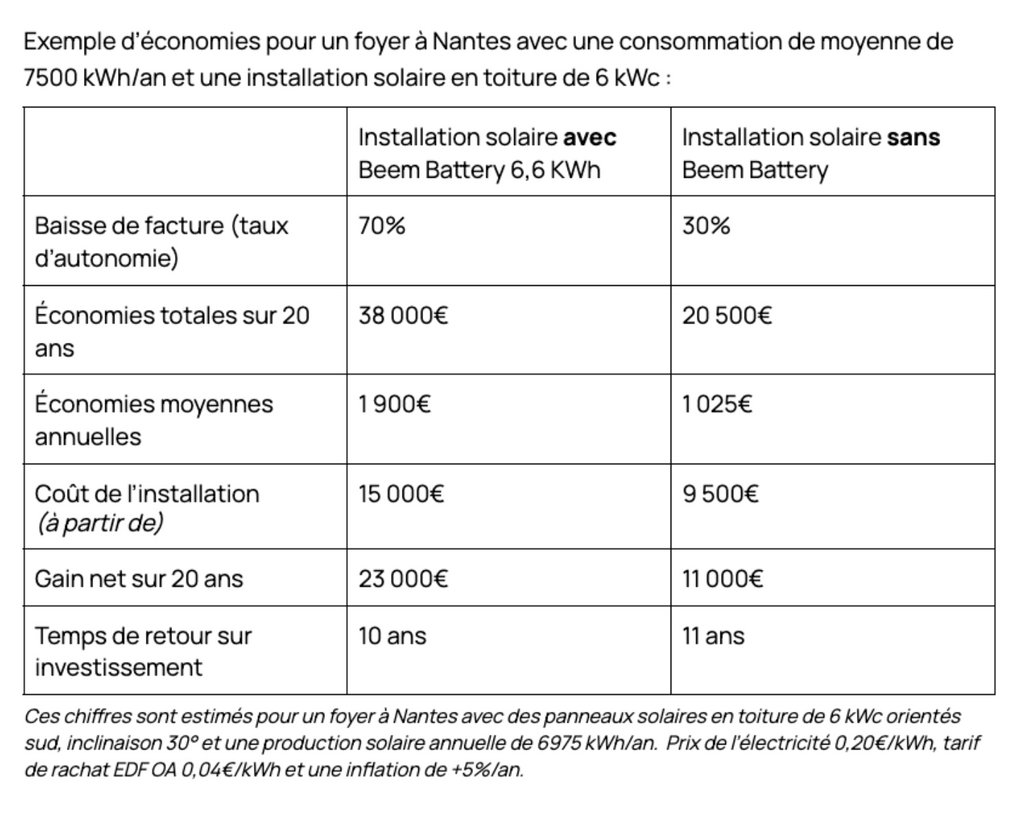

Et pour ne rien gâcher, un dispositif comme la Beem Battery de 6,6 kWh, couplée à une installation de panneaux solaires en toiture, vous assure d’économiser jusqu’à 38 000 € en 20 ans :

Vous êtes convaincu des atouts d'un système solaire avec stockage ? Pour concrétiser votre projet et procéder au branchement de votre batterie à vos panneaux solaires, il est essentiel de comprendre les éléments clés qui composent une installation complète.

Chaque pièce joue un rôle crucial pour assurer le bon fonctionnement, la sécurité et l'efficacité de votre système énergétique autonome.

Panneau solaire

Le premier maillon de la chaîne, c’est votre panneau solaire (vous pouvez bien sûr en installer plusieurs, en fonction de vos besoins). Il représente la source d’énergie de votre batterie.

Un module photovoltaïque capte la lumière du soleil et la convertit en énergie électrique directement exploitable en courant continu (DC).

La majorité des panneaux solaires modernes sont conçus à partir de cellules en silicium. Ils sont disponibles en plusieurs technologies : monocristallin, polycristallin, amorphe.

Les panneaux monocristallins sont ceux qui offrent le meilleur rendement pour un panneau solaire (jusqu’à 24% pour les plus efficaces en conditions de laboratoire).

Le nombre et la puissance (en Wc) de vos panneaux sont déterminés par vos besoins énergétiques et la surface disponible sur votre toit ou dans votre jardin.

Régulateur de charge

Pour réguler le flux d’électricité qui passe de vos panneaux solaires à votre batterie, vous avez ensuite besoin d’un régulateur de charge.

Précisons encore une fois que ce composant est requis pour de petites batteries de stockage (par exemple 12V pour le camping).

Avec une batterie HEMS comme la Beem Battery, c’est le convertisseur DC/DC MPPT qui joue le rôle du régulateur. Ce convertisseur remplit plusieurs fonctions :

• Il transforme l'énergie solaire en énergie électrique DC.
• Il maximise la conversion d'énergie solaire à tout moment pour tirer le maximum de la puissance de vos modules.
• Si la batterie est vide, il permet de directement la charge.

Après ce petit aparté, revenons-en au régulateur de charge « classique ». Il s’agit d’un maillon essentiel dans le processus de branchement d’une petite batterie à un panneau solaire.

Un régulateur - ou contrôleur - remplit deux rôles majeurs :

1. Il protège la batterie des surcharges et des décharges profondes, deux phénomènes qui peuvent endommager votre dispositif de stockage et réduire sa durée de vie.

2. Il optimise le processus de charge de la batterie. Il garantit qu'elle reçoit la tension électrique et le courant appropriés en fonction de son état de charge.

Batterie de stockage

Une fois l’électricité régulée par ce petit boîtier électronique qu’est le contrôleur, elle est acheminée vers la batterie, où elle est stockée sous forme d'énergie chimique pendant les heures d’ensoleillement.

Pour imager, la batterie solaire représente le cœur de votre système d'autoconsommation avec stockage.

C'est elle qui emmagasine l'énergie électrique produite par vos panneaux solaires lorsque vous n'en avez pas besoin immédiatement. Puis elle restitue cette énergie lorsque la production solaire est insuffisante, ou que votre consommation est plus élevée.

Sur le marché, il existe deux technologies principales de batteries :

1. Celles au plomb, qui se répartissent en plusieurs catégories : plomb-ouvert, Absorbent Glass Mat (AGM) et au gel. De façon générale, les batteries au plomb sont les plus abordables à l’achat (entre 100 € et 500 € par kWh stocké), mais elles nécessitent davantage d’entretien et ont une durée de vie plus courte que d’autres types de batteries. Et surtout, elles ne sont pas conçues pour du stockage résidentiel.

2. Celles au lithium-ion. Il s’agit de la technologie la plus adaptée au stockage solaire résidentiel. Plus coûteuses, les batteries lithium-ion offrent une plus grande longévité, une meilleure densité énergétique et un meilleur rendement.

Actuellement, la chimie de pointe est le lithium-fer-phosphate (LifePO4). C’est cette technologie qui équipe la Beem Battery, une solution à la fois durable, sécurisée et performante.

Onduleur

Parmi le matériel nécessaire pour assurer le branchement d’une batterie à vos panneaux solaires, vous aurez aussi besoin d’un onduleur.

Ce petit boîtier se branche entre le régulateur de charge et le tableau électrique. Son rôle est de transformer le courant continu (DC) produit par vos panneaux en courant alternatif (AC), similaire à celui du réseau de distribution public.

Grâce à l’onduleur, vous pouvez alimenter en électricité les appareils électriques de votre logement.

Il existe plusieurs types d'onduleurs :

• Le micro-onduleur, intégré sur chaque panneau solaire.
• L’onduleur central, qui s’installe à l’intérieur et agit sur l’ensemble de l’installation.
• L’onduleur hybride, qui combine les fonctions d'onduleur et de convertisseur AC/DC. Il peut déterminer tout seul s’il doit privilégier l’électricité du réseau, l’électricité stockée dans la batterie, ou la production directe de vos panneaux.

Sachez qu’avec la Beem Battery, l’onduleur hybride est directement intégré au sein de l’appareil, ce qui vous évite un surcoût et vous assure plus de sécurité, d'esthétisme et de transparence.

Notre onduleur peut accueillir jusqu’à 9000 Wc de panneaux solaires.

Câblage et protections, des essentiels pour le branchement d’une batterie à un panneau solaire

Enfin, en fonction du modèle de batterie que vous choisirez, des câbles et des protections seront nécessaires. Ils assureront la sécurité et la performance du branchement de votre batterie à vos panneaux solaires.

Selon la marque et le fabricant choisi, ces équipements peuvent être inclus avec le dispositif de stockage (ou intégrés à la batterie). Dans le cas contraire, vous devrez vous les procurer à part.

Il s’agit par exemple de :

• Câbles solaires, pour relier les panneaux entre eux, au régulateur, à la batterie et à l'onduleur. Ils doivent être résistants aux UV, aux intempéries et dimensionnés pour supporter les courants électriques sans échauffement.
• Disjoncteurs et fusibles, pour prévenir les courts-circuits, les surcharges et les surtensions.

Parafoudres, pour protéger votre installation contre les surtensions dues aux éclairs.

Vous êtes prêt à franchir le cap et à connecter une batterie à votre installation solaire pour gagner en autonomie électrique ?

Sachez qu’il est primordial de respecter un ordre de branchement pour connecter votre batterie à des panneaux solaires en toute sécurité.

Pour garantir le bon fonctionnement de votre installation, suivez chaque étape ci-dessous l’une après l’autre.

Réunissez le matériel nécessaire au branchement d’une batterie à un panneau solaire

Avant de commencer le branchement de votre batterie à un panneau solaire, assurez-vous d'avoir tout le nécessaire à portée de main.

Vous aurez notamment besoin des éléments suivants :

• Le matériel de base : panneaux photovoltaïques, batterie, régulateur, onduleur et câbles solaires. Mais aussi des connecteurs mâles et femelles, des vis et chevilles, des supports muraux, des cosses rondes, etc.
• Des outils : pince à dénuder, pince coupante, pince à sertir, lot de tournevis (plats et cruciformes), multimètre, clés plates, niveau à bulles. Voire, si besoin, une perceuse-visseuse.
• Des équipements de sécurité : gants isolants, lunettes de protection, chaussures de sécurité.

Installez la batterie

Une fois bien équipé, procédez à l’installation de la batterie… mais pas n’importe où ni n’importe comment !

Plusieurs règles élémentaires de base sont à respecter lors de cette étape, en particulier si vous comptez vous servir d’une batterie fixe pour du stockage résidentiel :

• Installez votre dispositif de stockage à l’intérieur dans un endroit sec, ventilé, à l'abri du gel et de la lumière directe du soleil (ou en extérieur pour les batteries au moins IP65 comme la Beem Battery). Sauf indication contraire du fabricant, il n’est pas recommandé d’installer une batterie dans une pièce de vie (chambre, salon, couloir, ou grenier). Si vous n’avez pas d’autre choix que de l’installer à l’extérieur, protégez-la du soleil et des intempéries.
• Placez-la sur un sol solide et plat.
• Positionnez-la à plus d’un mètre d’une source de chaleur, et adossez-la contre un mur sans canalisation et non inflammable (évitez le bois).

Si la batterie est composée de plusieurs modules, il n’est pas rare qu’elle pèse plus de 100 kg. Prévoyez d’être deux si vous souhaitez la manipuler en toute sérénité.

Vous disposez de plusieurs batteries (parc de batteries) ? Vous devrez peut-être les connecter en série ou en parallèle, pour obtenir la tension ou la capacité souhaitée.

Référez-vous toujours aux instructions du fabricant pour cette étape.

Fixez le régulateur de charge

Dans un troisième temps, procédez à l’installation du régulateur de charge (notamment pour une installation 12V de camping). Dans la plupart des cas, il doit être installé à proximité de votre batterie, idéalement à moins de 1,5 mètre, pour minimiser les pertes de tension.

Fixez-le sur une surface stable et sèche (un mur, par exemple), en vous assurant qu'il y a suffisamment d'espace pour la ventilation, car il peut chauffer en fonctionnement.

Connectez le régulateur à la batterie

La quatrième étape du branchement d’une batterie à un panneau solaire consiste à connecter le régulateur de charge à la batterie (si votre installation nécessite bien un contrôleur de charge).

Pour cela, suivez les étapes suivantes (dans l’ordre) :

1. Assurez-vous que tous les interrupteurs du régulateur et de la batterie sont éteints (position « off »).
2. Sertissez les cosses fournies sur une extrémité de chaque câble (+) et (-).
3. Connectez le câble positif (+) du régulateur à la borne positive (+) de la batterie.
4. Connectez le câble négatif (-) du régulateur à la borne négative (-) de la batterie.
5. Serrez fermement toutes les connexions pour éviter les pertes d'énergie et les points chauds.

Le régulateur s'allume ? Cela signifie que la connexion a été correctement établie. Vous pouvez passer à l’étape suivante.

Branchez le régulateur au panneau solaire

À présent, vérifiez que votre ou vos panneaux solaires sont déconnectés ou recouverts, pour éviter toute production électrique pendant le branchement.

Puis branchez-les à votre régulateur de charge de la sorte :

• Connectez le câble positif (+) provenant de vos panneaux solaires à l'entrée "PV+" (ou "Panneau Solaire +") de votre régulateur de charge.
• Connectez le câble négatif (-) provenant de vos panneaux solaires à l'entrée "PV-" (ou "Panneau Solaire -") de votre régulateur de charge.

Si vous avez un onduleur pour convertir le courant continu en alternatif, c'est à ce moment-là que vous le connectez au régulateur de charge (ou directement à la batterie selon le type d'onduleur, comme les onduleurs hybrides). Suivez bien le manuel de l'onduleur pour cette étape (chez Beem, tout est intégré).

Vérifiez les connexions et mettez en service votre installation solaire

Le branchement de votre batterie à votre panneau solaire est presque bouclé. Avant de mettre votre installation en service, procédez à quelques vérifications de sécurité :

• Assurez-vous que les câbles sont bien serrés, que la polarité est respectée et que les protections (fusibles, disjoncteurs) sont en place.
• Vérifiez que votre batterie est bien protégée des intempéries et du soleil.
• Mettez votre installation sous tension en suivant les instructions du fabricant.
• Vérifiez avec un multimètre que les tensions et courants sont conformes aux attentes.

Une fois l’installation physique terminée, contrôlez le bon fonctionnement de votre système pour vous assurer que tout marche comme prévu.

Si vous utilisez une Beem Battery, c’est tout simple : servez-vous de notre application pour avoir un aperçu détaillé de votre production, de votre stockage, etc.

D’ailleurs, en parlant de la Beem Battery, sachez que toutes les étapes que nous venons de dérouler sont simplifiées lors de sa mise en place.

Pour découvrir comment se déroule le processus d’installation d’une Beem Battery, foncez visionner cette vidéo réalisée par l’un de nos utilisateurs :

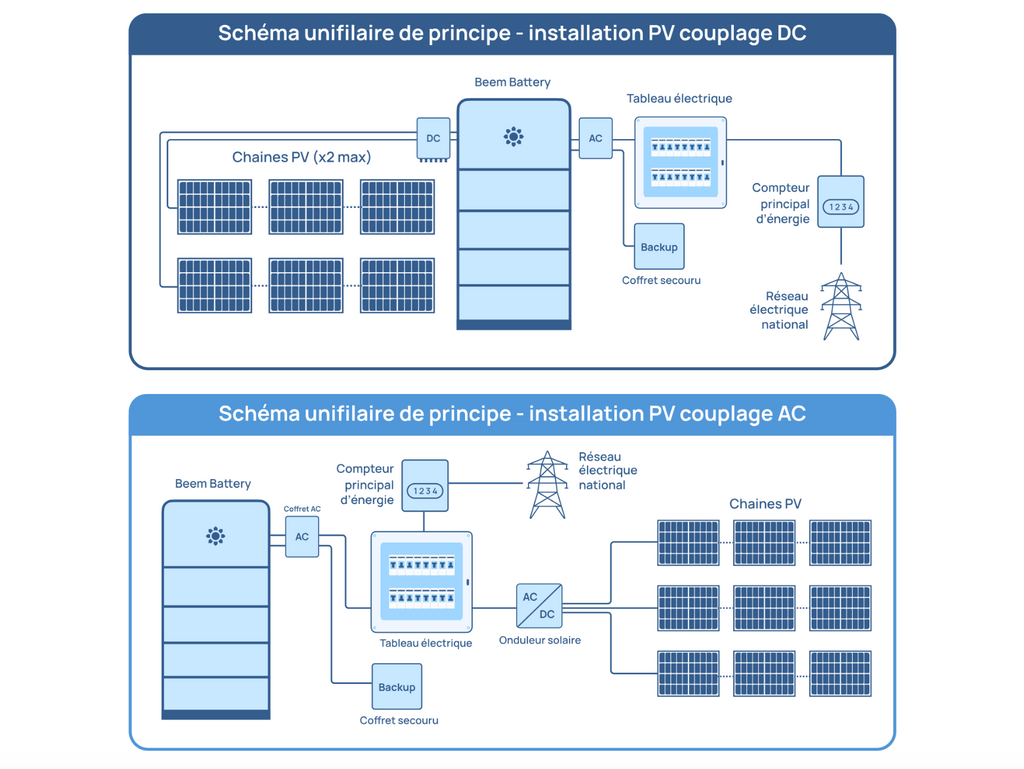

Et pour aller plus loin, découvrez le schema du branchement d’une batterie Beem à des panneaux solaires (installation AC et DC) :

Vérifiez les polarités

Vous venez de le voir, le branchement d'une batterie à un panneau solaire reste une opération qui exige une rigueur et une attention particulière aux règles de sécurité.

L’une des règles d’or, en la matière, consiste à vérifier les polarités. Les panneaux solaires, la batterie et le régulateur de charge ont tous des bornes positives (+) et négatives (-).

Il est primordial de respecter cette polarité pour garantir le bon fonctionnement du système et éviter des dommages irréversibles sur vos équipements.

Lors de l’installation, soyez particulièrement attentif aux points suivants :

• Identifiez clairement les bornes. Chaque équipement (batterie, panneau solaire, régulateur) possède des bornes positives (+) et négatives (-). Elles sont généralement indiquées par des symboles ou des couleurs (rouge pour le positif, noir ou bleu pour le négatif).
• Utilisez un multimètre avant toute connexion. Vérifiez la tension et la polarité de chaque composant.
• Respectez l'ordre de branchement. Comme mentionné précédemment, branchez toujours la batterie au régulateur de charge en premier (positif du régulateur au positif de la batterie, négatif du régulateur au négatif de la batterie), avant de connecter les panneaux solaires au régulateur.
• Opérez une double vérification. Avant de serrer définitivement les connexions, vérifiez visuellement que tous les « + » sont connectés aux « + » et les « - » aux « - ».

Utilisez des fusibles et disjoncteurs

Pensez ensuite à utiliser des dispositifs de protection de votre installation solaire, tels que les fusibles et les disjoncteurs.

Un fusible coupe automatiquement le circuit lorsqu'une surcharge électrique se produit. Choisissez un fusible de la bonne capacité pour éviter qu'il ne se déclenche pour de petites variations de courant.

Vos fusibles doivent être installés entre les panneaux solaires et le régulateur de charge, et entre le régulateur et la batterie.

En parallèle, installez un disjoncteur pour couper l’alimentation en cas de défaillance de votre système solaire.

Enfin, assurez-vous que l'ensemble de votre installation respecte les schémas de terre de la norme.

Pensez à l’entretien et à la maintenance

Une fois le branchement de la batterie à votre panneau solaire en place, n’oubliez pas que la sécurité et la performance à long terme de votre installation dépendent également d'un entretien régulier et d'une maintenance appropriée.

En ce qui concerne la batterie, vous aurez plus ou moins de travail (et de dépenses à prévoir) en fonction de la technologie que vous choisirez.

Une batterie à plomb ouvert, par exemple, nécessite un entretien régulier. Avec une batterie lithium-ion comme la Beem Battery, vous êtes tranquille de ce côté là.

Elle requiert un entretien minimal, principalement sous forme de vérifications régulières via l’application Beem Energy.

À côté de cela, pensez quand même à  :

• Vérifier de temps en temps l'état des câbles pour détecter d'éventuelles fissures ou dégradations. Assurez-vous que toutes les connexions sont propres, sans corrosion et bien serrées.
• Nettoyer périodiquement vos panneaux solaires avec un chiffon doux et de l’eau, pour maximiser leur production d’énergie.
• Conserver un environnement stable (température, humidité) autour de la batterie.

En cas de doute, faites appel à un professionnel qualifié.
